Релейните модули са основен компонент в електрониката и автоматизацията. Чрез тях е възможно посредством нисковолтови микроконтролери да се управляват устройства с по-високо напрежение – например осветление, вентилация, звук и други уреди. Именно това ги прави особено популярни сред почитателите на електрониката и реализирането на проекти от типа „Направи си сам“.

В настоящата тема ни предстои да се запознаем с видовете релейни модули, да обясним техните функции и кои можете да използвате за следващия си домашен проект.

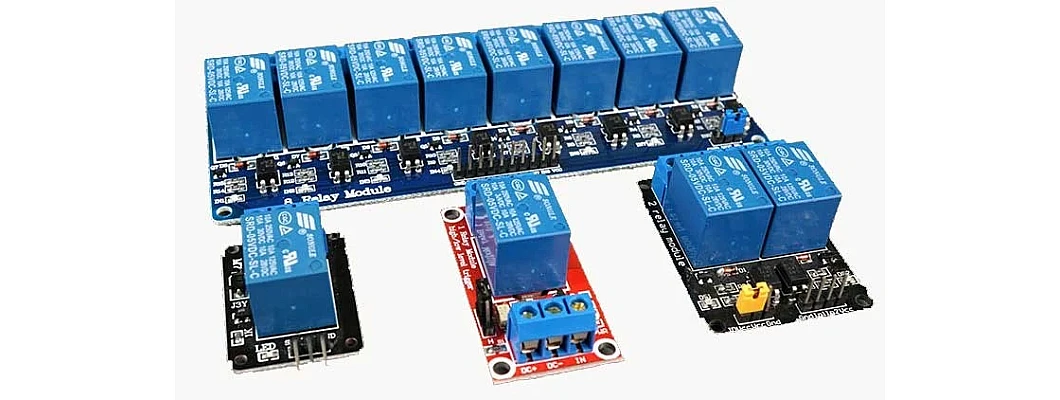

1. Електромагнитни релейни модули

Започваме с най-разпространения класически вид релеен модул – електромагнитният. Той работи, като се захранва вътрешна бобина, която издърпва превключвател в контакт, създавайки или прекъсвайки връзка. Тези модули са налични във формати с 1, 2, 4 или 8 канала.

Най-често електромагнитните релейни модули намират приложение в домашната автоматизация (управление на осветлението), превключване на електромотори и други проекти. За пример можем да вземем модул фото реле 12VDC XH-M131, който намира широко приложение в управлението на различни устройства посредством сензор за светлина. Той е популярен избор за включване и изключване на осветление, нагреватели, охладители и системи за пожарен контрол, тъй като осигурява високо ниво на безопасност.

Предимства:

  • Практичност
  • Ниска цена
  • Чувствителни към ниски управляващи сигнали

Недостатъци:

  • Механичен шум при включване (щракване)
  • Износват се механично при употреба

2. Полупроводникови релейни модули (SSR)

Полупроводниковите релета използват полупроводникови компоненти, с които се извършва превключването, като при тях липсват движещи се части. На практика това значи, че SSR модулите са безшумни и с по-дълъг живот.

Полупроводниковите релейни модули намират широко приложение в проекти, нуждаещи се от бързо превключване – като например за контрол на температурата. Използват се също и в индустриалната автоматизация.

Предимства:

  • Бързо превключване
  • Безшумна работа
  • Липсва механично износване

Недостатъци:

  • По-високата цена
  • Наличие на лека токова утечка, когато са изключени

3. Запаметяващи релета и превключватели на захранване

Запаметяващите релета запазват своето състояние дори и след като управляващия сигнал прекъсне. Тази функция им позволява да консумират енергия само по време на превключване, което ги превръща в идеален избор за системи, захранвани от батерии или системи при които е важно запазването на паметта

Запаметяващите релета и превключватели намират своето приложение най-често за проекти, при които пестенето на енергия е от ключово значение. Такъв е UPS модулът с реле за аварийно превключване на захранването YX850, който осигурява автоматично превключване между основно и резервно захранване.

Предимства:

  • Енергийно ефективни
  • Подходящ за аварийно управление и батерийни системи
  • Изключително надеждно при чести прекъсвания на основното захранване

Недостатъци:

  • По-сложна схема за управление (изисква импулсни сигнали)
  • По-висока цена и по-ограничено приложение

4. Таймерни релейни модули (таймери)

Тези модули позволяват програмируемо закъснение между активационния сигнал и действието на превключване на релето. Те са от полза, ако желаете да управлявате устройство с отложен старт, като намират приложение в ОВК системи, осветление и автоматизация на времевото закъснение.

Чудесен пример за таймерен релеен модул е мултифункционалното реле за време (5V- 30V), снабдено с LCD екран и способност за поддръжка на множество таймерни функции, с включена защита от обратна полярност.

Предимства:

  • Множество режими на работа (еднократен, цикличен, забавено включване/изключване)
  • Спестяват необходимостта от външен таймер или контролер
  • Подходящи за автоматизация на осветление, вентилатори и др.

Недостатъци:

  • Необходимост от настройка/програмиране
  • По-висока цена спрямо обикновено реле

5. Умни релейни модули (WiFi / IoT)

Представляват смарт релета, интегрирани с Wi-Fi, Bluetooth или друг комуникационен интерфейс. Могат да се управляват дистанционно посредством приложение за смартфон или уеб интерфейс. Намират приложение в интелигентни домове за дистанционно превключване на захранването, както и за IoT устройства.

Съвместим с голяма част от модерните платформи за домашна автоматизация е едноканалния WiFi релеен модул ESP8266, който е способен да поддържа едновременно до 5 потребителя.

Предимства:

  • Управление от разстояние през телефон или компютър
  • Интеграция със системи като Alexa, Google Home, Home Assistant
  • Идеални за smart home решения

Недостатъци:

  • Изискват базово познание по мрежова конфигурация
  • Работата им зависи от качеството на интернет връзката

Релейните конфигурации са достъпни в различни видове и конфигурации, според специфичните изисквания на вашите проекти. Не пропускайте да разгледате цялото обширно разнообразие от релейни модули достъпно в нашия магазин kupi-si.com.
