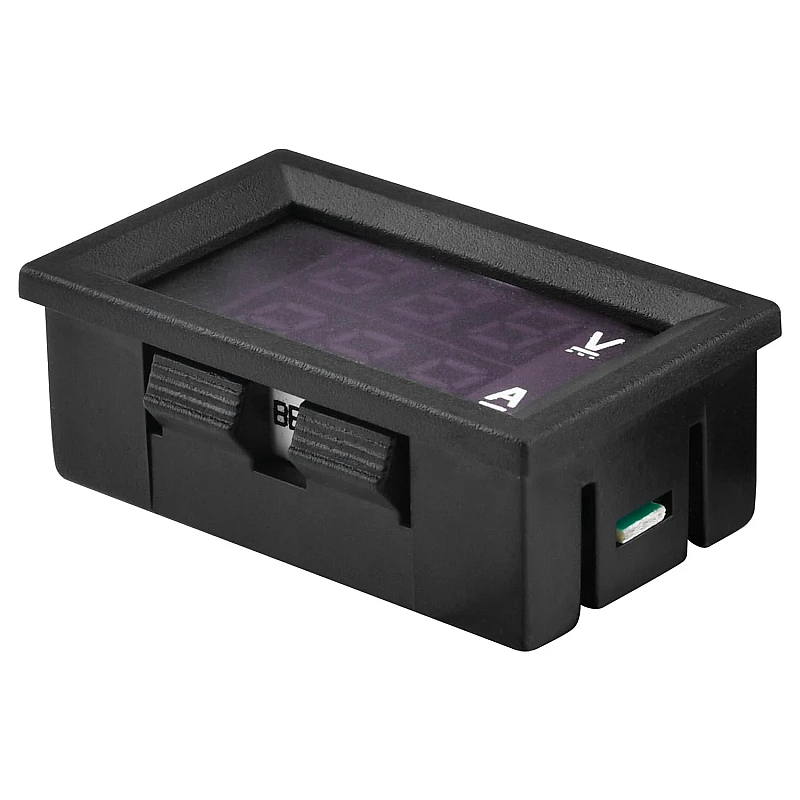

Цифров панелен волт амперметър 10А 100VDC

Цифровият комбиниран волт амперметър е практично решение за едновременно следене на напрежението и консумирания ток в различни DC системи. Компактният размер позволява лесно вграждане в табло, захранващ блок, автомобилен проект, система за зареждане или соларна инсталация, без да заема излишно място.

Основни предимства

• Двойно измерване – следите два основни параметъра на системата едновременно.
• Вграден шунт, без необходимост от закупуване и монтаж на външен.
• Двуцветният дисплей улеснява разпознаването на показанията с един поглед.
• Бързото обновяване на информацията позволява своевременно да забележите промени в натоварването.
• Подходящ за различни DIY проекти и панелен монтаж.

Приложение

Уредът е особено полезен там, където е необходимо постоянно наблюдение на захранването и товара – автомобили, мотоциклети, акумулатори, DC захранвания, соларни системи и електронни разработки. Така вместо периодично измерване с отделен мултиметър получавате постоянно видима информация директно от панела.

Захранването на измервателния модул може да бъде отделно от измерваната верига, което е предпочитаният вариант за по-надеждно отчитане. При използване само като волтметър е необходимо да се съобрази свързването на проводниците според предназначението им.

Свързване и настройки

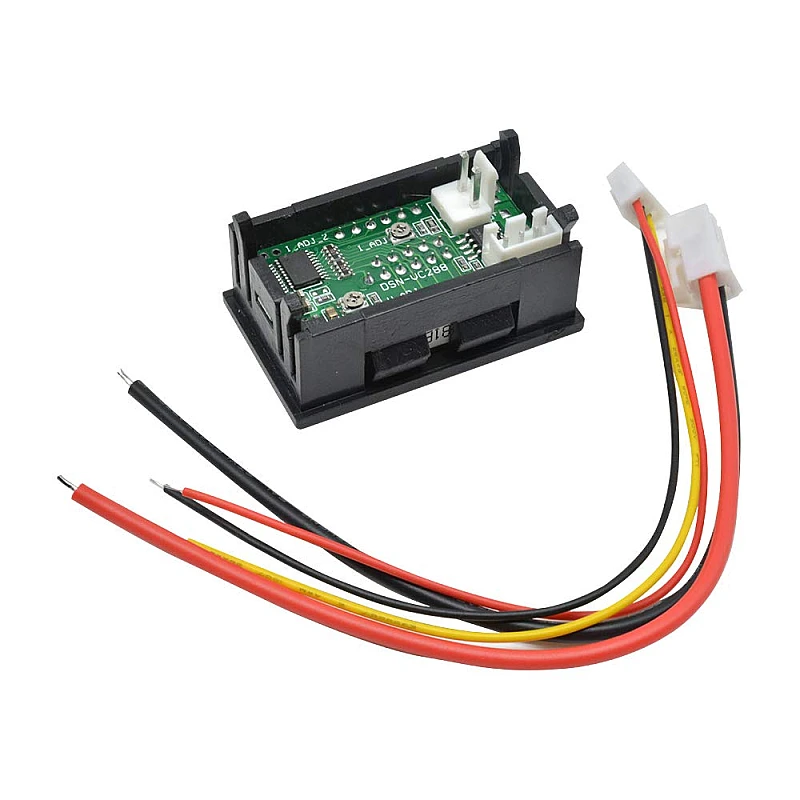

На гърба е разположен потенциометър за калибриране на показанието за напрежение, което позволява корекция спрямо еталонен измервателен уред. Кабелите са разделени според функциите си – захранване на индикатора и измерване на напрежение и ток.

• Тънък черен проводник – отрицателна линия/маса.
• Тънък червен – положително захранване на уреда.
• Тънък жълт – вход за измерваното напрежение.
• Дебел черен – общ токов измервателен проводник (COM).
• Дебел червен – положителен измервателен вход (PW+).

При токове 5A и нагоре за продължителна работа се препоръчва измервателните връзки да бъдат изпълнени надеждно, например чрез запояване. Ако не използвате дебелия черен проводник, той трябва да бъде изолиран, за да се избегне нежелано свързване.

Технически характеристики

• Измервано DC напрежение: 0–100 V
• Измерван ток: 0–10 A
• Захранване на модула: 4,5–30 VDC
• Консумация: до 20 mA
• Резолюция на напрежението: 0,1 V
• Резолюция на тока: 0,01 A
• Допустима грешка при напрежение: ±0,1%
• Допустима грешка при ток: ±1%
• Общ клас на точност: около 1%
• Опресняване на показанията: приблизително 300 ms
• Дисплей: червено за волтаж / синьо за ток
• Работна температура: -15 до +70°C
• Работна влажност: 10–80%
• Работно налягане: 80–106 kPa
• Съпротивление: над 100 kΩ
• Размер на корпуса: 48 × 29 × 21 mm
• Необходим отвор за панелен монтаж: 46 × 27 mm
• Дължина на проводниците: около 15 cm

Важно: Амперметърът е предназначен за DC измервания и свързването трябва да се извърши според предназначението на отделните проводници. Неправилното окабеляване може да доведе до неточни показания или повреда на модула.

Компактният панелен формат и едновременното визуализиране на два параметъра го правят добър избор за вграждане в собствени електронни проекти, когато искате постоянно да виждате какво се случва със захранването и натоварването.

При необходимост от измерване на по-високи токове можете да изберете и други варианти от същата серия. Моделите до 50A и 200A са подходящи за системи с по-голямо натоварване. И двата варианта са със същия компактен корпус, което улеснява избора и запазва сходния начин на монтаж.
